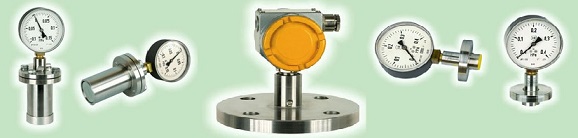

Separatory membranowe




sk Separatory membranowe kołnierzowe

Przyłącze procesowe to dowolny kołnierz wg DIN EN 1092-1 lub ANSI B16.5

Przyłącze instrumentu dowolne typu: M20x1,5, G1/2”, NPT itp. Możliwa jest również wersja odległościowa i podłączenie instrumentu poprzez kapilarę o odpowiedniej długości.

Części zwilżane wykonane są ze stali kwasoodpornej 316L. Membrana może być również wykonana z Hastelloyu.

Parametry techniczne:
▪ Wymiary kołnierza dowolny zgodny z DIN EN 1092-1
lub ANSI B16.5
▪ Materiał kołnierza 304, 316L
▪ Temperatury dopuszczalne medium -40÷+150 °C
▪ Przyłącze instrumentu gwint wewn M20 x1,5,  G1/2", 1/2NPT, itp.
tt Separatory membranowe tubusowe

Jest to odmiana separatora kołnierzowego. Membrana jest jednak  odsunięta od kołnierza na odpowiednią odległość za pomocą tubusa (tzw. typ Neck). Instrument pomiarowy można przyłączyć bezpośrednio lub poprzez kapilarę odległościową.
pp Separatory membranowe puszkowe

Zarówno przyłącze procesowe jak i przyłącze instrumentu to przyłącza gwintowe. Wykonujemy je w dowolnych rozmiarach i konfiguracjach. Membrana separująca umieszczona jest w „puszce” pomiędzy przyłączami. Wykonane są w wersji bezpośredniej lub odległościowej. Separatory mogą być używane do zabezpieczania wszelkich instrumentów przed agresywnym działaniem mediów.

Parametry techniczne:
▪ Zakresy pomiarowe w przedziale od -1 do 50 bar
▪ Temperatury dopuszczalne medium -10÷+150 °C ... 250 °C
dla temperatur medium wyższych od 150 °C wskazane jest stosowanie oddzielaczy odległościowych.
▪ Błąd temperaturowy oddzielacza w zakresie temperatur 0÷80 °C
≤ 0,2 %/10 °C ZP
▪ Przyłącze procesowe
▪ Przyłącze instrumentu
Dowolna konfiguracja,
zewnętrzne  lub wewnętrzne typu:
M20 x1,5 lub G1/2", G1/4"
NPT lub M20x1,5 z poszerzonym otworem itp.
▪Materiał przyłączy: 316L
▪Materiał membrany: 316L, Hestelloy
ss Separatory membranowe spożywcze
Wykonujemy separatory spożywcze zarówno TriClampowe jak też wg DIN 11851. Umożliwiają one szybki demontaż z instalacji i łatwe wykonanie operacji mycia lub odkażania.
Parametry techniczne:
▪ Wymiary Zgodne z DIN 11851,
Tri Clamp 1", 1,5", 2"
▪ Temperatury dopuszczalne
   medium
-10 ÷ +120 °C
▪ Przyłącze instrumentu M20 x1,5, G1/2", NPT itp.
▪ Materiał 316L
sg Separatory membranowe typu Flush
Zarówno przyłącze procesowe jak i przyłącze instrumentu to przyłącza gwintowe. Wykonujemy je w dowolnych rozmiarach i konfiguracjach. Membrana separująca przyspawana jest do powierzchni czołowej przyłącza procesowego. Najczęściej stosowane przy mediach lepkich.
